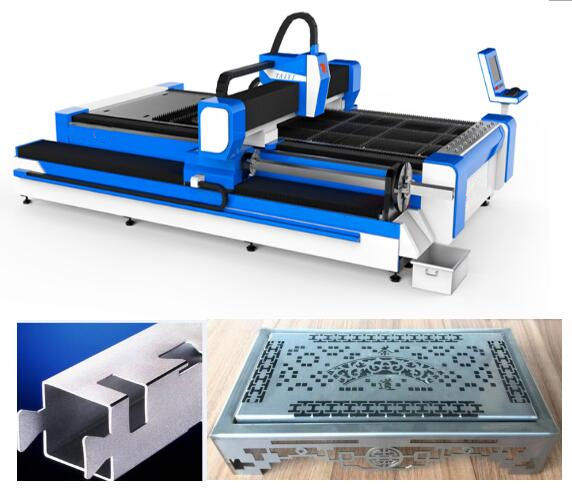

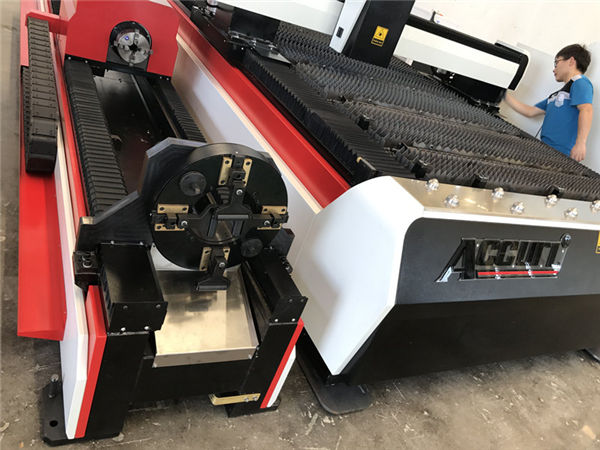

ss tuba makinë prerëse lazer 3D / prestar metalik me fletë fije 3 aks

ss tuba makinë prerëse lazer 3D / prestar metalik me fletë fije 3 aks

detajet e produktit


Vërtetim: CE
Kushtet e Pagesës dhe Transportit:
Sasia minimale e porosisë: 1Set
Mimi: i negociueshëm
Detajet e Paketimit: Enë 1 * 20GP
Koha e dorëzimit: 30days
Kushtet e pagesës: L / C, D / A, T / T, D / P, Western Union, L / C
Aftësia e furnizimit: 50 grupe në muaj

Përshkrimi i detajuar i produktit


Aplikacion::I gjithë materiali metalikTrashësia e prerjes:SS Upto 10mm, MS Upto 22cm
Lloji lazer ::fibërCNC Ose Jo:po
Mënyra e ftohjes ::Ftohja e ujitSoftuer kontrolli ::Cypcut
Formati Grafik i Mbështetur ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTVendi i origjinës::Kinë
Numri i Modelit ::TY-3015DGOfrohet shërbimi pas shitjes ::Inxhinierë të disponueshëm për makineri të shërbimit jashtë shtetit
Përsëritje e Saktësisë ::+ -0.03mmTemperatura e funksionimit ::0 ° C-45 ° C
Lagështia e punës ::5%-95%Gama e prerjes së tubave:20-130mmx3000mm
Voltage ::AC380V ± 10% 50HZ (60HZ)Zona e prerjes:Standard * 3000 * 1500 mm, më i madhi mund të personalizohet

Trupi i makinerisë


1. Trupi i Taiyi's Machine me strukturë çeliku 8 mm, trajtim i nxehtësisë 600,, saldim i saktë, për tu siguruar 20 vjet përdorim pa deformim.

2. Portë me kallëp aliazh magnezi, Stabilitet i fortë pa deformim, lëvizje e shpejtë.

3. Sistemi i pirjes së duhanit me efikasitet të lartë në të dy anët e trupit të makinerisë, pluhuri i fortë i segmentuar dhe mbledhja e duhanit, do të zvogëlojë dëmtimin e punëtorit.

4. Importues i reduktuesit të fllanxhave të sakta dhe servo motor, Shpejtësia e shpejtë e funksionimit.

5. 70 blades dhe 6 shirita rrëshqitës në shtratin e makinës, me tehe të afërta për të zvogëluar paralajmërimin e makinës, rrëshqitni shufrat që punojnë me cilindra për të ngarkuar dhe shkarkuar me lehtësi fletë.

6. Kutia fleksibël e ngarkimit mund të hapet para dhe të dy palët e cila është e bindshme për gjendjen e punës së makinerisë.

Avantazhi i makinës së prerjes me lazer me fibra


1. Krahasoni me lazerin tradicional, lazeri me fibër është më shumë mbrojtje e mjedisit:
2. Konsumi shumë më i ulët i energjisë: efikasiteti i konvertimit fotoelektrik me lazer me fije 15 herë më i lartë se ai lazer tradicional.
3. Cilësia më e lartë e spotit lazer: burim lazer me një modul
4. Konsumi më i ulët: Konsumi i energjisë elektrike është nën 7KW në orë.



Analiza e kostos në orë
Jo.artikullPrerje SS (1 mm)Prerje çeliku (5 mm)vërejtje
1elektrik1.4USD / orë1.4USD / orë1. Nëse përdorim Ajrin për prerje, atëherë kostoja = ngarkesë elektrike e kompresorit të ajrit + elektrike e makinës + konsumojmë pjesë
2. Kostoja që llogaritëm bazuar në tarifat lokale në Dongguan, ka disa mospërputhje për vende të ndryshme.
3.Për prerjen e trashësisë së ndryshme, ka konsumim të ndryshëm gus
2Gaz (N2 / O2)2USD / orë1.4USD / orë
3Lente mbrojtëse, grykë0.06USD / orë0.07USD / orë
Kostoja totale3.46USD / orë2.87USD / orë

Specifikim


modelTY-3015DG
Medium i burimit me lazerfibër
Gama e prerjes (L * W)3000 mm 1500 mm
Goditje në bosht Z250 mm
Max. shpejtësia e pozicionimit120 m / min
Boshti X, Y Max. shpejtoni shpejtësinë1.0g
Forma e ftohjesFtohja e ujit
Gjatësia e valës lazer1070nm


Fuqia dalëse e burimit lazer



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Fakultative)

Min. hendeku i prerjes≤ 0,1 mm
Saktësia e pozicionimit të boshteve X, Y dhe Z± 0,03 mm
Saktësia e përsëritur e pozicionimit të boshteve X, Y dhe Z± 0.01 mm
Trashësia e materialit prerës (sipas materialit)0.2 - 25 mm
Modeli i shoferitServo motor i importuar
Kërkesa për energji380V, 50/60 Hz
Temperatura e punës0-45 ℃
Koha e vazhdueshme e punës24 ore
Pesha e makinerisëRreth 12000 kg
Niveli i mbrojtjes totale të furnizimit me energji elektrikeIP54

Imazhe të hollësishme






Emri:Trupi i makinës dhe aksesorët

a.600 treatment trajtim i nxehtësisë, 24 orë ftohje në furrë, saldim i saktë me mbrojtje CO2, për të siguruar përdorimin 20 vjet pa deformim.
b. Akset sinkrone X / Y / Z: Boshti Z mund të funksionojë 150 mm, i përshtatshëm për prerjen e shumë llojeve të fletëve metalike.
c.Kualiteti i lartë garanton qëndrueshmërinë e tij dhe mirëmbajtjen më të lehtë.

Emri:Motor elektrik dhe shofer

Servo motori i importuar (boshti Y i drejtuar nga dy motorë servo) së bashku me reduktuesin e sofistikuar planetar sigurojnë një makinë të qëndrueshme, të saktë dhe të besueshme.





Emri:Udhëzues linearë preciz

Sistemi i avancuar i prerjes, fuqia lazer dhe lëvizja servo i përshtaten njëri-tjetrit në mënyrë të përkryer, të importuar ingranazhet me precizion të lartë dhe sistemin e vozitjes me raft, tabelën e dyfishtë të punës të këmbyeshme, për të siguruar shpejtësi dhe saktësi më të lartë të përpunimit.

Emri:Prerje koke



Koka e prerjes pa kontakt ka funksionin e gjurmimit automatik të lartësisë dhe anti-përplasjes, i cili përmirëson shumë shpejtësinë, prerjen dhe saktësinë e prerjes nën të njëjtën fuqi dalëse. Me një fjalë, efikasiteti i prerjes mund të rritet.





Emri:Burim lazer

shpejtësi të shpejtë, vijë prerjeje me precizion të lartë dhe prerje të qetë

Prerja e mostrave


stërvitje


Pas nënshkrimit të kontratës, kompania juaj mund të organizojë teknolog të vijë në fabrikën tonë për të mësuar njohuritë themelore të pajisjeve dhe thelbësore të funksionimit, kohë të mjaftueshme trajnimi rreth 1-3 ditë, përmbajtja e trajnimit është si më poshtë:
a) trainim i programeve të zakonshme të vizatimit;
b) Procedurat e trajnimit të makinerive dhe ato jashtë funksionimit;
c) Rëndësia e panelit të kontrollit dhe parametrave të softuerit, përcaktimi i diapazonit;
d) Pastrimi dhe mirëmbajtja themelore e makinës;
e) Zgjidhja e problemeve të zakonshme të harduerit;
f) Kujdes ndaj funksionimit,

Garancia e tubave SS dhe makinës lazer për prerje


a) .1 Vjet për të gjithë makinën (Dëmtimi i bërë nga njeriu është negociuar.).
b). Burimi lazer 2 vjet garanci
c). Mirëmbajtja gjatë gjithë jetës dhe furnizimi i pjesëve rezervë
d) Trajnim falas për stafet e operacionit. (inxhinieri mund të shkojë jashtë është negociuar.)
