detajet e produktit
Përshkrimi i detajuar i produktit
Emri i produktit: | Makinë prerëse me lazer me fibër metalike me precizion të lartë | Fuqia lazer: | 500W / 800w |
---|---|---|---|
Zona e Punës: | 500 * 500mm | Shpejtësia maksimale e lëvizjes: | 60m / min |
Saktësia e Pozicionimit: | ± 0.01-0.03 | Furnizimi me pluhur: | 3 × 380V ± 10% 220V ± 10% |
Paketa: | Rast druri | garanci: | 1 vit |

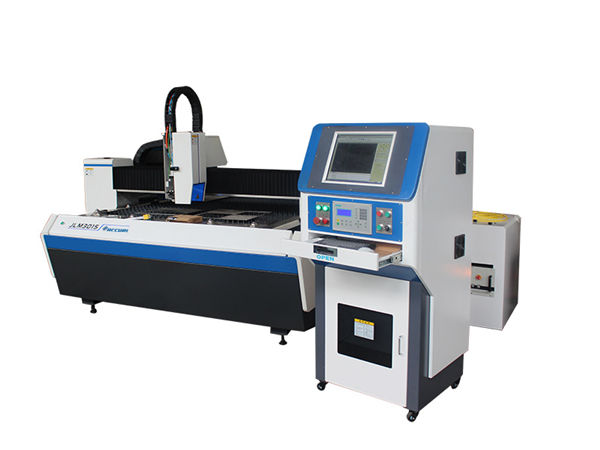

Makinë prerëse lazer preciz është projektuar dhe bërë nga RISE LASER. Miratuar me teknologji udhëheqëse lazer për aplikim të hollë prej metali. Makina është e kombinuar me sistemin e prerjes lazer me mermer dhe Cypcut. Me dizajnimin e integruar, sistemin e drejtimit motorik linear linear të dyfishtë, ndërfaqe miqësore dhe punë të qëndrueshme afatgjatë.
* Struktura e sigurisë
* Më pak profesion, i mirë për punëtori të vogla.
* Hapësirë e lehtë
* Sistemi kryesor i prerjes së ciprapit, i lehtë për t’u përdorur.
* Veshja kundër korrozionit
* Mirëmbajtja falas e pjesëve të transmetimit, prerja e materialit gërryes është në dispozicion.
* Qëndrueshëm dhe i qëndrueshëm
* Mjet makine mermeri, më pak shtrembërim, stabilitet i lartë, anti-goditje ndërsa punon me shpejtësi të lartë.
* Prerje precize
* Prerja më e mirë vjen nga koka e prerjes lazer nga Zvicra RAYTOOLS
* Lazer me fibra
* Miratuar me lazer të lartë të fibrave të markës Kina e bërë me cilësi dhe stabilitet të mirë.
* Mekanizëm preciz i lëvizjes
* Sistemi i drejtimit të dyfishtë linear motorik mund të përmirësojë saktësinë dhe efikasitetin e prerjes.
konfiguracion
# | artikull | Specifikim | markë | vërejtje |
1 | Burimi i lazerit | 800W | Maxphotonics | |
2 | motor linear | Raytools | ||
3 | Grilje optike | rezolucioni 0.5μm | Spanjë | |
4 | shofer | servotronix | ||
5 | Grupi i modulit të Vidhave me boshtin Z | fuqizimin e | ||
6 | Koka e prerjes me lazer | BT230 | Raytools | |
7 | Hekurudhor drejtues linear preciz | HIWIN | ||
8 | mermer | 1800*1350*200 | Shandong | |
9 | Mbulesa organike | standard | Raytools | |
10 | Materiali i përpunimit | standard | Raytools | aliazh aliazh aviacioni
|
parametër
model | 5050 | |
Madhësia e punës | 500 × 500 (mm) | |
Max. përshpejtim | 1.2g | |
X AXIS | Max. Shpejtësia e lëvizjes | 60m / min |
rrugë | 500mm | |
Saktësia e pozicionimit | ± 0.01mm | |
Saktësia e përsëritjes | 0.004mm ± | |
Y AXIS | Max. Shpejtësia e lëvizjes | 60m / min |
rrugë | 500mm | |
Saktësia e pozicionimit | ± 0.01mm | |
Saktësia e përsëritjes | 0.004mm ± | |
Z AXIS | rrugë | 100mm |
Gjendja e punës
1 | Temperatura e punës | -10 ℃ ~ 45 ℃ |
2 | Lagështia Relativede | < 90% pa kondensator |
3 | mjedis | Ventilim i mirë, pa dridhje |
4 | Furnizimi me energji elektrike | 3 × 380V ± 10% 220V ± 10% |
5 | Frekuenca e energjisë | 50Hz |
Propozim makine
4.1 Rafti i Makinerisë miraton strukturën e mermerit dhe sistemin e prerjes lazer të CNC në SHBA. Me dizajnimin e integruar, përmes përpunimit të makinës bluarëse, kështu që lëvizja të jetë e saktë. Sistemi drejtues motorik linear, ndërfaqe miqësore dhe punë e qëndrueshme afatgjatë.
Miratuar hekurudhor udhëzues linear THK Japoni, me saktësi të lartë, gërryerje të ulët dhe i lehtë për tu grumbulluar ose shkëmbyer.
4. 2 kokë prerëse lazer
BT230 (Raytools, markë Zvicër) kokë prerëse lazer me sistemin e fokusit automatik. Mund të parandalojë mbeturinat e materialeve nga prerja e shtrembërimit. Xhami mbrojtës mund të mbajë dhe mbrojë koston e ulët të pjesëve të rëndësishme optike në brendësi të kokës së prerjes. Sistemi automatik i përqendrimit është i përshtatshëm për përpunimin e fletëve metalike jo të sheshta. Kombinuar me lazer me cilësi të lartë, BT230 mund të përdoret gjerësisht në industri qeramike, mjekësore, gjysmëpërçuese dhe industri të tjera.
collimation | 100mm |
fokus | 125mm |
hapje optike | 25mm |
hundë (e vetme) | : 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4.0mm |
materiale lente | kuarc |
prizë fibre | QBH |
Presion ndihmës | Max. 20bar |
peshë | ~ 1.5kg |
4. 3 Sistemi i kontrollit
Përdorimi i funksionimit profesional të kompjuterit industrial të kompjuterit, ndërfaqes grafike, i lehtë për tu përdorur, programi profesional i kontrollit të prerjes mund të dizajnojë lirshëm një larmi grafikësh dhe teksti, përpunim në kohë reale, mbështetje për CAD, CorelDraw dhe programe të tjera profesionale hartografie.
. Operacioni i kontrollit të kompjuterit industrial me cilësi të lartë
. Sistem i prerjes CNC me efikasitet të lartë, të lehtë për t'u përdorur
. Funksioni automatik i përcjelljes së boshtit Z
Sistemi i kontrollit të prerjes CNC
Sistemi i kontrollit të prerjes CNC është përdorimi i një karte kontrolli të performancës së lartë, bazuar në zhvillimin e Windows XP Professional, duke u pajisur plotësisht me sistemin e kontrollit CNC, pra, kontrolli dhe programi në kohë reale azhurnohen midis makinerisë dhe burimit lazer më të përshtatshëm dhe të shpejtë.
Karakteristikat kryesore të sistemit të kontrollit
Funksionim i qëndrueshëm, aftësi e mirë kundër ndërhyrjes
Shpejtësia e shpejtë e lëvizjes, fillimi dhe ndalimi i qetë
Efekt i mirë i prerjes, shpejtësi e shpejtë e prerjes
Kapaciteti i rritur për përpunimin e të dhënave të mëdha
Kontrolli i Prodhimit: Mbështetni mënyrën e njësisë së prodhimit të unifikuar, mbështesin çdo pozicion për të filluar prerjen, e kombinuar me NC dhe grafika dy mënyra daljeje, mund të modifikohen pas parametrave të ndalimit.
program
l Versioni në dispozicion në anglisht
l Ruajtja e skedarëve të përpunimit si të vërtetuar
lëvizje pune dhe shfaqje e gjendjes
l Mund të mbështesë DXF, skedarët ndërkombëtarë të kodit G të NC.
l Llogaritja e prerjes automatikisht
l Sipas nevojave të përpunimit, ai mbështet për të ndryshuar pozicionin e fillimit të prerjes dhe drejtimin e përpunimit, ndërkohë, dinamika e sistemit do të përshtatet për të udhëhequr ose udhëhequr pozicionin e linjës.
Optimizoni kohën e punës kur importoni skedarët ose rregullimin manual.
Të dhënat e pjesshme të importuara dhe të aplikuara nga grupi janë në dispozicion
Program kompjuterik automatik foleje CAM
Reagimi i lartë, shkalla e lartë e marrjes së mostrave, shkalla e lartë e transmetimit, garantojnë qëndrueshmërinë e sistemit servo, përmes sistemit, një çelës mund të kalibrojë punën e sensorit.
Sistemi EtherCAT BUS CNC (AheadTechs) mund të mbështesë kontrollin fleksibël për më shumë ndërfaqe kombinimi. Mbështetje për shumëllojshmëri mënyrash të kompensimit të katranit të boshtit për të siguruar saktësinë e përpunimit.
Menaxhimi i statistikave të pjesëve të përpunimit dhe sasia e prodhimit.
Parametri i prerjes së teorisë
Fuqia (W) | material | Trashësia (mm) | Shpejtësia e prerjes (m / min) | gaz |
800 | Steelelik inox | 1 | 8-9 | N2 |
2 | 5-6 | N2 | ||
3 | 1.8-2 | N2 | ||
4 | 1.2-1.3 | N2 | ||
800 | Steelelik karboni | 1 | 8-10 | O2 |
2 | 4-5 | O2 | ||
3 | 2.8-3 | O2 | ||
4 | 1.4-1.8 | O2 | ||
5 | 1.2-1.5 | O2 | ||
6 | 0.9-1.1 | O2 | ||
8 | 0.6-0.7 | O2 |
