makine për gdhendjen e lazerit me fibër, modelimi i trupit të makinës 10 metra

detajet e produktit

Vërtetim: CE
Kushtet e Pagesës dhe Transportit:
Sasia minimale e porosisë: 1Set
Mimi: i negociueshëm
Detajet e Paketimit: Enë 1 * 40GP
Koha e dorëzimit: 30days
Kushtet e pagesës: L / C, D / A, T / T, D / P, Western Union

Përshkrimi i detajuar i produktit

Aplikacion:	I gjithë materiali metalik	Trashësia e prerjes:	Upto 1mm SS
Lloji lazer:	Lazer lazer origjinal i importuar	Trashësia maksimale e prerjes:	20mm / CS; 10mm / SS
Gjerësia Min.line:	0.1mm	Softuer kontrolli:	Cypcut
Formati Grafik i Mbështetur:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Emri i markës:
Saktësia e përsëritur:	+/- 0.03mm	Temperatura e funksionimit:	0 ° C-45 ° C
Mënyra e ftohjes:	Ftohja e ujit	Burimi i lazerit:	IPG / Nlight / Raycus / Max
Voltage:	AC380V ± 10% 50HZ (60HZ)	Zona e prerjes:	3000x1500mm

Aplikacion

Aplikuar për shiritin standard të çelikut të pandryshkshëm me trashësi 0.2 deri 14 mm

Produkt

Pritini rrethin e rrumbullakët 100-800 mm

Konfigurimi i projektit

kod	artikull
1	Sistemi i heqjes së skrapit
2	Krahu mekanik
3	Makinë prerëse lazer
4	Kabineti qendror i kontrollit elektrik
5	Sistemi i ftohjes
6	Makinë ushqyese

Spec makinerie lazer

Medium i burimit me lazer	fibër
Gama e prerjes (L * W)	10000 mm × 15000 mm
Goditje në bosht Z	250 mm
Max. shpejtësia e pozicionimit	120 m / min
Boshti X, Y Max. shpejtoni shpejtësinë	1.0g
Forma e ftohjes	Ftohja e ujit
Gjatësia e valës lazer	1070nm
Fuqia dalëse e burimit lazer	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Fakultative)
Min. hendeku i prerjes	≤ 0,1 mm
Saktësia e pozicionimit të boshteve X, Y dhe Z	± 0,03 mm
Saktësia e përsëritur e pozicionimit të boshteve X, Y dhe Z	± 0.01 mm
Trashësia e materialit prerës (sipas materialit)	0.2 - 25 mm
Modeli i shoferit	Servo motor i importuar
Kërkesa për energji	380V, 50/60 Hz
Temperatura e punës	0-45 ℃
Koha e vazhdueshme e punës	24 ore
Pesha e makinerisë	Rreth 12000 kg
Niveli i mbrojtjes totale të furnizimit me energji elektrike	IP54

Parametri i makinerisë për prerje lazer

Shtrati i torno është bërë nga struktura e përgjithshme e saldimit, pasi pjekja pas lehtësimit të stresit ishin përpunimi i përafërt dhe trajtimi sekondar i plakjes së dridhjeve të përfundimit të metaleve, zgjidhni më mirë stresin për shkak të saldimit, duke përmirësuar kështu në masë të madhe stabilitetin e mjetit makinerik.X, Y, Aksi Z miraton servo motorin japonez, të pajisur me reduktor të ingranazheve të precizionit të lartë dhe raftin e ngurtësisë, udhëzues linear me precizion të lartë, siç është mekanizmi i transmetimit efikas, garanton në mënyrë efektive saktësinë e transmetimit; Makina është e pajisur me pajisje automatike për lubrifikim, zona e prerjes ka shterues të pluhurit pajisje, makina e mbeturinave në pjesën e poshtme të zonës së prerjes, lëvizje mekanike e prerjes, mirëmbajtjen e funksionimit të dobët të mbushjes së harkut, nuk ka nevojë të ktheheni në origjinë pas një kohe të prerjes së udhëtimit, duke kursyer kështu shumë kohë, shpejtësia e prerjes u përmirësua shumë. Me llogaritjen, mund të përmirësojë efikasitetin e më shumë se 15% të prerjeve me këtë përmirësim.

Lëvizja e kontrollit të lëvizjes së shtratit me zinxhir të drejtuar nga servo motor, sipërfaqja e shtratit është e përbërë nga kapaku i cilindrit të bakrit dhe alumini, kapaku i bakrit mund të zvogëlojë pllakën e zeros në mënyrë efektive, të zvogëlojë koston e zëvendësimit.

Mbledhja, zhbllokimi, Drejtimi, parametrat e pajisjes ushqyese

kod	Performance	parametër	vërejtje
1	pesha maksimale e ngarkimit të spirales	10T (max)
2	Gjerësia e mbështjelljes	200mm ~ 1300MM
3	Trashësia e mbështjelljes	0.3mm 1.5mm ~
4	rrotull materiali diametri i brendshëm	Ø460-530mm
5	diametri i jashtëm i rrokullisjes së materialit	Ø1300mm (max)
6	shpejtësia e linjës së prodhimit	20m / min
7	mënyra e ngarkimit	makina ngarkuese
8	Metoda e tensionimit	distanca hidraulike
9	metoda e frenimit	Frena pneumatike e diskut
10	Kontrolli i ushqimit	induksion elektrik
11	shpështjelloj	kontrolli i frekuencës
12	Carrier; Material me një arkivol	automatik
13	pajisje shtypëse	automatik
14	Roller i sheshtë	lart 11 poshtë 12
15	rrotull rrotull	1set
16	ushqyes	rrotull rrotull
17	Shofer ushqyes	servo motor

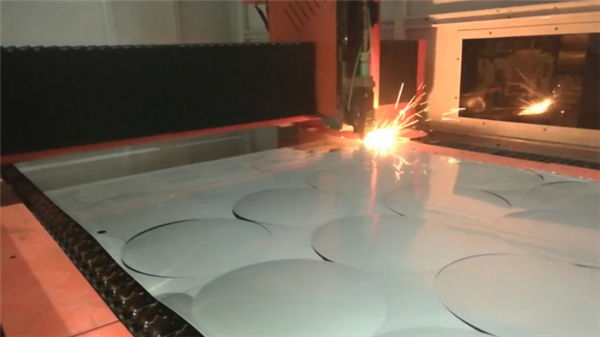

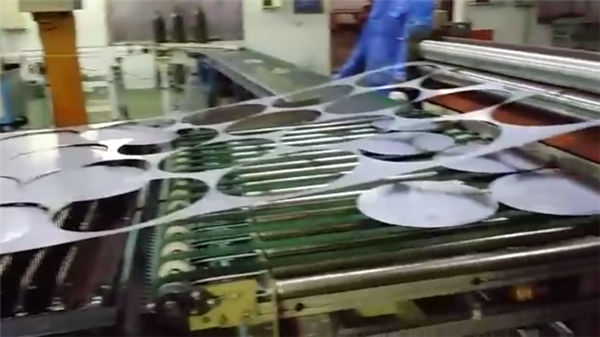

Mostrat e prerjes: (fotot e bashkangjitura janë për referencë, ju lutemi kontaktoni me ne për video të hollësishme)

Prerja e mostrave

Shërbimi para shitjes

1. Prerje e mostrës falas,
Për prerje / testim falas të mostrës, ju lutemi na dërgoni skedarin tuaj CAD, ne do të bëjmë prerjen këtu dhe do të bëjmë video për t'ju treguar prerjen, ose dërgimin e mostrës për të kontrolluar cilësinë e prerjes.
2. Dizajni i makinerisë së personalizuar
Sipas aplikimit të klientit, ne mund të rishikojmë makinën tonë në përputhje me rrethanat për komoditetin e klientit dhe efikasitetin e lartë të prodhimit.

Shërbimi pas shitjes

A. Makineria do të pajiset me video trajnuese dhe manual të përdoruesit në anglisht për instalimin, funksionimin, mirëmbajtjen dhe problemet, dhe do të japë udhëzues teknik me postë elektronike, faks, telefon, skype….
B. Ne ofrojmë teknik në sitin e klientit për instalim dhe trajnim, konsumatori do të mbulojë vizën, biletën, koston e jetesës lokale.
C. Konsumatori mund të vijë në fabrikën tonë për trajnime. Ne do të ofrojmë trajnime për instalimin, funksionimin, telashe makinash dhe mirëmbajtje.
Gjatë trajnimit në punëtorinë tonë, ne ofrojmë trajnim falas dhe kosto të jetesës për 7 ditë, kufizojnë 2 persona.

garanci

a) .1 Vjet për të gjithë makinën (Dëmtimi i bërë nga njeriu është negociuar.).
b). Burimi lazer 2 vjet garanci
c). Mirëmbajtja gjatë gjithë jetës dhe furnizimi i pjesëve rezervë
d) Trajnim falas për stafet e operacionit. (inxhinieri mund të shkojë jashtë është negociuar.)

FAQ

Q1: Si mund të marr makinën më të mirë për mua?
Ju mund të na tregoni materialin tuaj të punës, detajet e punës me fotografi ose vedio, në mënyrë që të gjykojmë nëse makina jonë mund të përmbushë nevojën tuaj apo jo. Atëherë mund t'ju japim modelin më të mirë varet nga përvoja jonë.

P2: Kjo është hera e parë që përdor këtë lloj makine, a është e lehtë të operohet?
Ne do t'ju dërgojmë manual dhe udhëzues vedio në anglisht, ai mund t'ju mësojë se si të përdorni makinën. Nëse akoma nuk mund të mësoni se si ta përdorni, ne mund t'ju ndihmojmë me programin e ndihmës në internet "Teamviewer". Mund të flasim me telefon, email ose mënyra të tjera kontakti.

Q3: Nëse makina ka problem në vendin tim, si mund të bëj?
Ne mund të ju dërgojmë pjesë falas për ju në periudhën e garancisë nëse makinat kanë ndonjë problem nën "përdorimin normal".

Q4: A e rregulloni dërgesën për makineritë?
Po, të nderuar klientë të nderuar, për çmimin FOB ose CIF, ne do të organizojmë dërgesë për ju. Për çmimin EXW, klientët duhet të rregullojnë dërgesat vetë ose agjentët e tyre.
