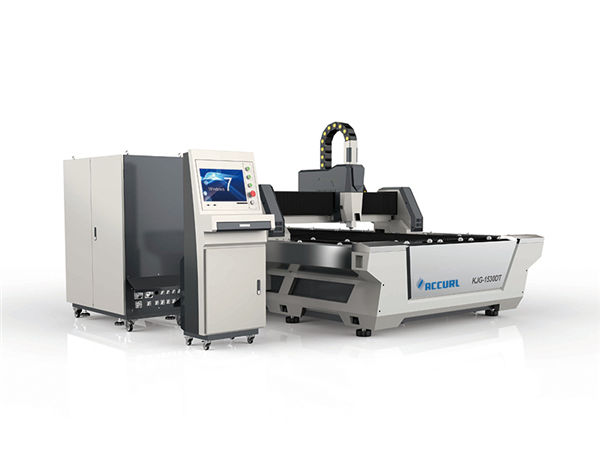

dizajn kompakt makinerie industriale për prerje lazer me shpejtësi të lartë prerjeje 380v

detajet e produktit

Certifikimi: CE / FDA

Kushtet e Pagesës dhe Transportit:

Sasia minimale e porosisë: 1 SET

Mimi: USD për set

Detajet e paketimit: Kuti prej druri me rrip lidhës hekuri

Koha e dorëzimit: 20-30 ditë pune

Kushtet e pagesës: T / T, L / C, Western Union

Aftësia e furnizimit: 2000 njësi në vit

Përshkrimi i detajuar i produktit

Lloji lazer:	Burimi i lazerit me fibra	Zona e prerjes:	Diametri 20-200 mm
Mënyra e ftohjes:	Ftohja e ujit	Aplikacion:	Material i zbatueshëm
Tensioni i punës:	380V / 50Hz	Metoda e përqëndrimit:	Fokusi rregullues pas dhe rregullimi automatik
Metoda e transmetimit:	Ingranazh dhe raft	Fuqia lazer:	500W 1000W 2000W 4000W
Ngarkesa më e madhe e punës:	1000kgs	Boshti Pozicioni X / Y:	0,05 / 1000mm
Shpejtësia e prerjes:	0-60000mm / min	Klasa:	Laser me klasë 4

përshkrim i produktit

Lloji lazer	Lazeri i fibrës
Markë lazer	IPG / Maxphotonics
Fuqia lazer	500W (1000W / 2000W / 4000W opsionale)
Zona e punës	1500mmX3000mm 1300x2500mm Fakultativ
Tabela e Punës	Tabela e Fiksuar e Punës
Sistemi I kontrollit	Kontrolli servo me mbyllje të plotë PMAC
Mënyra e drejtimit	Drejtimi i dyfishtë i raftit
Shpejtësia e boshtit / përpunimit	72m / min / 36m / min
Saktësia e pozicionimit	0.05mm
Sistemi i Mbrojtjes	Mbrojtje mbyllëse
Koka lazer	Precitec / Laser Mech
Furnizimi me energji elektrike	AC220V 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
Fuqia totale	7KW ~ 11KW
Hapësira e katit	5.6mX3.2m (tabela fikse)
Bashkimi Standard	Programe foleje metalike, rrugë gazi me presion të dyfishtë të 3 burimeve të gazit të llojit, fokus dinamik, kontrollues në distancë, etj.

Specifikimi i detajeve të tubave të prerjes

Gjatësia e prerjes	6000mm
diametër	20mm-200mm
Materiali i mbetur	250mm
Boshti X	230mm
Boshti Y	6500mm
Boshti Z	175mm
Saktësia e pozicionit	0.05mm
Saktësia e ripozicionimit	0.03mm
Shpejtësia maksimale e lëvizjes për boshtin X	40m / min
Shpejtësia maksimale e lëvizjes për boshtin Y	500mm / s
përshpejtim	1 G
Madhësia (L * W H *)	12000 * 1800 * 2400mm
peshë	3800kg

Karakteristikat kryesore

• Dizajn kompakt që lehtëson një larmi të gjerë aplikimesh.
• CNC me funksion kontrolli lazer.
• Rezonator me sensorë reflektues.
• Program i thjeshtë për copa dhe plane prerëse me shpejtësinë e ushqimit të adaptuar dhe prodhimin e energjisë për secilën pjesë, duke përdorur CNC.
• Pajisjet shumë dinamike.
• Rigiditeti: transferim i forcës së lartë për shkak të stabilitetit të konstruksionit.
• Qëndrueshmëri: shoferë të mbyllur.
• Aksesueshmëria: shërbimi i pjesëve rezervë
• Aplikime të përshtatshme kryesisht për prerjen e metaleve të pandryshkshme, karbonit, aluminit, titanit dhe shumicës së metaleve me ngjyra
• Opsionet e burimit të energjisë me lazer me fibra nga 300W në 3KW
• Fibra ofron ulje të kërkesave të mirëmbajtjes dhe kosto operative në krahasim me CO2
• Saktësia e pozicionit <+/- 0.04 mm
• Motorë japonez dhe shoferë
• Sistemi i makinës me vidhos topin me boshtin me boshtin X, hekurudhor katror me boshtin Y me raft dhe ingranazhe pinion
• Tensioni i punës: 380V, 50Hz / 60Hz
• Garancia 2 vjeçare mbulon pjesët e makinës lazer. Pyesni për shtesat tona të garancisë opsionale

avantazh

1. Motori me shofer elektrik në pajisjen rrotulluese rregullon shpejtësinë lirshëm, me punë të lehtë, me zhurmë të ulët, me shpejtësi të lartë rrotulluese, saktësi të lartë.
2. Linja kryqëzuese mund të pritet. Zgjedhja më e mirë për ndërtimin e tubave.
3. Pajisja e transmetimit me precizion të lartë i importuar i cili është duke punuar në mënyrë të përsosur me sistemin servo, kështu që mund të sigurohet që prerja të jetë precize dhe efikasitet.
4. Cilësi e shkëlqyer e rrugës: Një pikë më e vogël lazer dhe efikasitet i lartë i punës, cilësi e lartë.
5. Shpejtësia e lartë e prerjes: shpejtësia e prerjes është 2-3 herë sesa makina me prerje lazer CO2 e njëjtë me fuqi.
6. Drejtimi i qëndrueshëm: përvetësoni lazerët kryesorë të importit në botë, performanca të qëndrueshme, pjesët kryesore mund të arrijnë në 100,000 orë;
7. Efikasitet i lartë për konvertimin fotoelektrik: Krahasoni me makinën e prerjes me lazer CO2, makineria e prerjes me lazer me fije ka tre herë efikasitetin e konvertimit fotoelektrik.
8. Kosto e ulët: Kurseni energji dhe mbroni mjedisin. Shkalla e shndërrimit fotelektrik është deri në 25-30%. Konsumi i ulët i energjisë elektrike, është vetëm rreth 20% -30% e makinës tradicionale të prerjes me lazer CO2.
9. Mirëmbajtja e ulët: transmetimi i linjës së fibrës nuk ka nevojë të reflektojë lente, përveç kostos së mirëmbajtjes;
10. Operacione të lehta: transmetimi i linjës së fibrës, asnjë rregullim i shtegut optik.

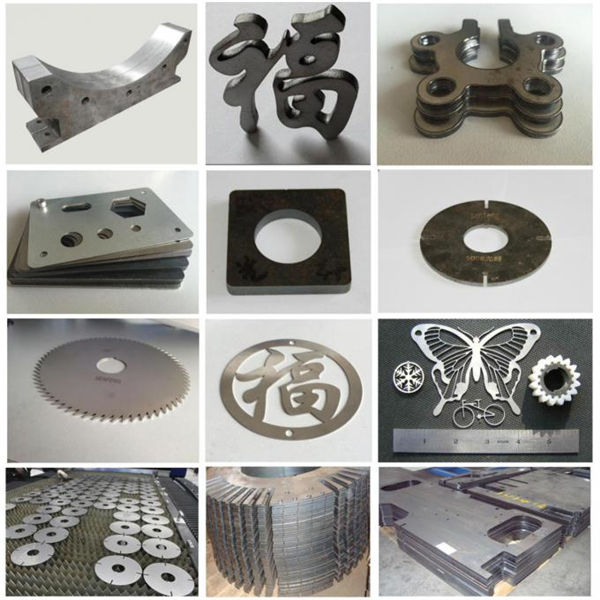

Materialet e aplikueshme

Përdoret kryesisht për prerjen e çelikut të karbonit, çelikut silikon, çelik inox, aliazh alumini, aliazh titani, fletë çeliku të galvanizuar, bordi turshi, pjatë zinku alumini, bakri dhe shumë lloje të materialeve metalike prerje dhe kështu me radhë.

Industria e zbatueshme

Fletë metalike, pajisje fizike kompjuterash, enë gatimi, elektronike, pjesë automobilistike, xhami, reklamim, zanat, ndriçim, dekorim, bizhuteri, etj.
Materiali i zbatueshëm:
Posaçërisht për çelik karboni, çelik inox, çeliku i galvanizuar, aliazh, titan, alumini, bronzi, bakër dhe fletë të tjera metalike
